ZEMİN VE TEMEL ETÜDÜ DİSİPLİNLER ARASI TEKNİK UYGULAMA REHBERİ (v11.1)

1. Giriş ve Mühendislik Önemi

Zemin etüdü (Geoteknik Etüt), herhangi bir yapı projesinin (konut, köprü, tünel, baraj) başlangıç noktasıdır. Yapıdan gelen yüklerin (Dead Load + Live Load) zemine güvenle aktarılması, zeminin bu yük altında göstereceği deformasyonların (oturma) ve deprem gibi dinamik yükler altındaki davranışının matematiksel olarak modellenmesi sürecidir.

Türkiye'nin aktif tektonik kuşakta yer alması, zemin etütlerini "karot alıp gitmek"ten çok öteye, "Zemin-Yapı Etkileşimi" (Soil-Structure Interaction) analizine dönüştürmüştür. Deprem dalgalarının zeminde büyütülmesi (Amplifikasyon) veya sıvılaşma gibi olaylar, binanın kaderini belirler.

2. Hukuki Mevzuat ve Standartlar

Zemin etütleri, can güvenliğini doğrudan etkilediği için sıkı yönetmeliklere tabidir. İstanbul Zemin olarak tüm çalışmalarımızda aşağıdaki standartları referans almaktayız:

• TBDY 2018 (Bölüm 16): "Zemin ve Temel Etüdü" bölümü, Türkiye'deki en bağlayıcı metindir. Sondaj yerleri, adetleri ve analiz yöntemleri burada tanımlanmıştır.
• Çevre ve Şehircilik Bakanlığı (2018-01): Rapor formatı genelgesi.
• TS EN 1997-1 (Eurocode 7): Avrupa birliği jeoteknik tasarım kodu.
• ASTM D1586 & D2113: Sondaj ve SPT deneylerinin Amerikan standartları.

3. Arazi Çalışmaları: Mekanik Sondaj

Zemin profilini fiziksel olarak görmenin tek yolu sondajdır. Firmamız, farklı zemin koşulları için çeşitli sondaj teknikleri kullanır:

• Rotary (Dönel) Sondaj: En yaygın yöntemdir. Matkap ucu dönerken bentonit çamuru sirkülasyonu ile kırıntılar dışarı atılır.
• Auger (Burgu) Sondaj: Yumuşak zeminlerde su kullanmadan burgu ile delme işlemidir.

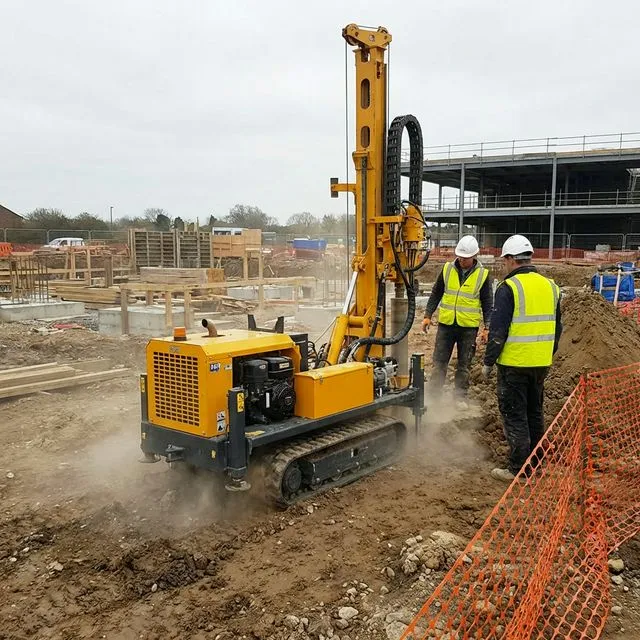

Şekil 1: Kompakt tasarımlı hidrolik paletli sondaj makinelerimiz, bina araları gibi en dar ve ulaşılması zor alanlara dahi kolayca girerek, yüksek kapasitesi ile sert kayaçlarda dahi en doğru zemin verilerini toplar.

3.1. Karotiyer Tipleri ve Örselenmemiş Numune

Laboratuvar deneylerinin güvenilirliği, numunenin kalitesine bağlıdır. Farklı zeminler için farklı numune alıcılar (Karotiyer) kullanılır.

• T2 Karotiyer: Tek tüplü, basit karotiyer. Genellikle sağlam kayalarda kullanılır.
• Wireline Sistem: Tiji çekmeden sadece iç tüpün yukarı alındığı, çok hızlı ve %100 karot verimi sağlayan gelişmiş sistemdir.
• Shelby Tüpü (UD): Yumuşak killerden "hiç örselenmemiş" (Undisturbed) numune almak için kullanılan ince cidarlı çelik tüptür. Presle zemine itilir, döndürülmez.

3.2. Yeraltı Suyu ve Piezometre

Sondaj bitiminde kuyu temizlenir ve PVC boru indirilerek yeraltı suyu seviyesi (YASS) beklemeli olarak ölçülür. Kil gibi geçirimsiz zeminlerde suyun dengeye gelmesi 24 saati bulabilir. Gerekirse Piezometre cihazı ile basınçlı su seviyesi ölçülür.

4. Standart Penetrasyon Deneyi (SPT)

SPT (Standard Penetration Test), zemin etüdünün belkemiğidir. 1927'den beri kullanılan bu deneyde, standart bir numune alıcı (Split Spoon), standart bir enerjiyle (63.5 kg çekiç, 76 cm düşüş) zemine çakılır.

Şekil 2: Otomatik tabancalı SPT düzeneği şeması. Enerji verimliliği %100'e yakındır.

4.1. Deneyin Yapılışı ve Refü (Refusal)

Numune alıcı 45 cm çakılır. İlk 15 cm "oturma" sayılır ve hesaba katılmaz. Sonraki 30 cm ilerlemek için gereken darbe sayısı (N30) kaydedilir.

4.2. Enerji Düzeltmeleri (N60)

Eski tip "Halka (Donut)" çekiçlerde enerji kaybı %40-50 civarındadır. Modern "Otomatik" çekiçlerde ise bu oran %80-90'dır. TBDY 2018, tüm N değerlerinin %60 enerji seviyesine (N₆₀) düzeltilmesini şart koşar.

5. Laboratuvar Çalışmaları

Araziden alınan numuneler, "Zemin Kimliği"nin çıkarılması için laboratuvara gönderilir. Deneyler iki ana gruba ayrılır:

5.1. Fiziksel (İndeks) Özellikler

Zeminin adını koymak için yapılır.

• Su İçeriği (Wn): Zemindeki suyun ağırlığının dane ağırlığına oranıdır.
• Elek Analizi: Numune standart elek setinden (3", No.4, No.200 vb.) geçirilir. No.200 (0.075mm) elek altı "ince dane" (Silt/Kil), üstü "kaba dane" (Kum/Çakıl) olarak ayrılır.
• Hidrometre: Elekten geçen ince malzemenin su içindeki çökme hızına göre (Stokes Yasası) silt ve kil oranları ayrıştırılır.
• Atterberg Limitleri: Killi zeminlerin su içeriğine göre katı, plastik veya likit davranış gösterdiği sınırları (LL, PL, PI) belirler.

5.2. Mekanik (Mukavemet) Özellikleri

Zeminin yük taşıma kapasitesini belirlemek için yapılır.

• Üç Eksenli (Triaksiyel) Kesme: En kapsamlı deneydir. Numune kauçuk kılıf içinde, yanal basınç altında kırılır. Drenajlı (CD), Drenajsız (UU/CU) gibi türleri vardır.
• Serbest Basınç: Sadece killerde yapılır. Yanal basınç olmadan numune kırılır.
• Konsolidasyon (Odometer): Zeminin uzun dönemde ne kadar oturacağını simüle eder. Numune su içinde azar azar yüklenerek sıkışma grafiği (e-logP) çizilir.

6. Jeofizik Etütler (Sismik ve MASW)

Sondaj "noktasal" veri verirken, jeofizik yöntemler zemini "bütünsel" olarak tarar. Yere titreşim (sismik dalga) verilerek, dalgaların yayılma hızı ölçülür.

• P Dalgası (Vp): Boyuna dalga. Suya doygunluk hakkında bilgi verir.
• S Dalgası (Vs): Enine (Makaslama) dalga. Zeminin deprem anındaki direncini (Kayma Modülü, G) belirler. Vs30 değeri zemin sınıfını (ZA-ZE) verir.
• Zemin Hâkim Titreşim Periyodu (To): Zeminin "rezonans" frekansıdır. Binanın periyodu ile çakışırsa yıkıcı etki katlanır.

7. Mühendislik Analizleri

7.1. Sıvılaşma (Liquefaction) Riski

Deprem sırasında kumlu zeminlerin "bataklık" gibi davranış göstermesidir. YASS seviyesinin yüksek olduğu (0-10m) gevşek kumlarda görülür.
Formül: FS = CRR / CSR. (Güvenlik Sayısı = Direnç / Deprem Yükü).
FS < 1.10 ise zemin sıvılaşır. Bu durumda zemin iyileştirme zorunludur.

7.2. Taşıma Gücü ve Oturma

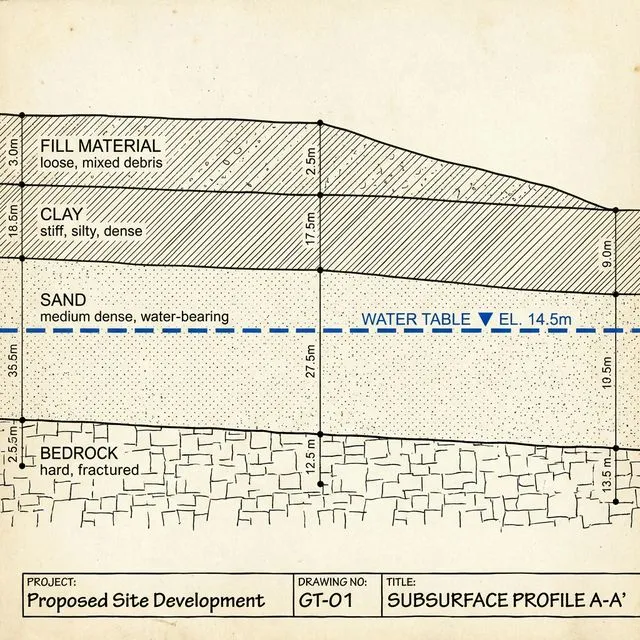

Şekil 3: Zemin katmanları ve temel etkileşimi. Güvenli taşıma gücü (qall), zemin emniyet gerilmesi olarak da bilinir.

TBDY 2018'e göre taşıma gücü hesabı artık "Emniyet Gerilmesi" değil, "Tasarım Dayanımı" (Lark/Resistance Factors) yöntemiyle yapılır. Ancak prensip aynıdır: Temel taban basıncı, zeminin göçme basıncını aşmamalıdır.
